首页 » 产品中心 » 金属电缆防水接头 » 德制螺纹PG型系列防水接头
  • 德制螺纹PG型系列防水接头
  • 德制螺纹PG型系列防水接头
详细

螺牙规格：德制 PG

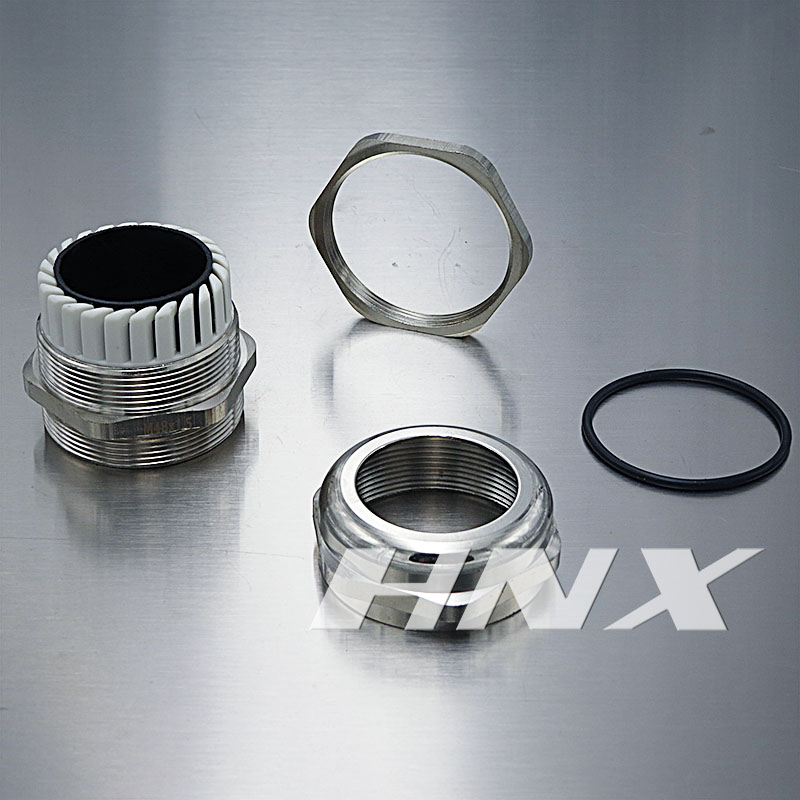

产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
产品认证：欧洲CE认证、欧洲ROHS认证、欧洲REACH认证
防护等级：在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。
工作温度：静态：-40℃到100℃，短时间达120℃。动态：-20℃到80℃，短时间达100℃
螺纹长度： 短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性：特殊夹紧爪与夹紧圈凹凸相扣之设计，配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
使用方法: 金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
更多选择：可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。.

金属电缆防水接头--德制螺纹PG型系列
产品编号 螺纹规格AG 适用电缆(mm) 螺纹外径(mm) 机板口径(mm) 螺纹长度GL(mm) 接合长度H(mm) 扳手径 (mm)
HX-NPPG7A PG7 6.5-3 12.5 12.5-12.7 7 19 14
HX-NPPG7B PG7 5-2 12.5 12.5-12.7 7 19 14
HX-NPPG9A PG9 8-4 15.2 15.2-15.4 8 20 17
HX-NPPG9B PG9 6-2 15.2 15.2-15.4 8 20 17
HX-NPPG11A PG11 10-5 18.6 18.6-18.8 8 21 20/21
HX-NPPG11B PG11 7-3 18.6 18.6-18.8 8 21 20/21
HX-NPPG13.5A PG13.5 12-6 20.4 20.4-20.6 8 22 22
HX-NPPG13.5B PG13.5 9-5 20.4 20.4-20.6 8 22 22
HX-NPPG16A PG16 14-10 22.5 22.5-22.7 9 23 24
HX-NPPG16B PG16 12-6 22.5 22.5-22.7 9 23 24
HX-NPPG19A PG19 14-10 25 25-25.2 9 25 24/27
HX-NPPG19B PG19 16-8 25 25-25.2 9 25 27
HX-NPPG21A PG21 18-13 28.3 28.3-28.5 9 27 30
HX-NPPG21B PG21 16-9 28.3 28.3-28.5 9 27 30
HX-NPPG25A PG25 22-15 32 32-32.2 10 29 35
HX-NPPG25B PG25 20-16 32 32-32.2 10 29 35
HX-NPPG29A PG29 25-18 37 37-37.2 11 31 40
HX-NPPG29B PG29 20-13 37 37-37.2 11 31 40
HX-NPPG36A PG36 33-25 47 47-47.2 12 37 50
HX-NPPG36B PG36 26-20 47 47-47.2 12 37 50
HX-NPPG42A PG42 38-32 54 54-54.2 13 38 57
HX-NPPG42B PG42 31-25 54 54-54.2 13 38 57
HX-NPPG48A PG48 44-37 59.3 59.3-59.5 14 38 64
HX-NPPG48B PG48 35-29 59.3 59.3-59.5 14 38 64
HX-NPPG63 PG63 52-42 72 72-72.2 15 42 77
